提问如何完美将CityEngine地块导出到 ArcGISpro

34天前发布

我目前知识和经验有限，只能通过实践来学习。下面的代码片段是我用来设置与边界的偏移距离，从而创建一个内部地块的。

我遇到的问题是无法将内部地块的生成面（边界）几何形状导出为 GIS 图层。

有什么建议吗？提前感谢！

// inner_parcel_export.cga

// ------------------------------------------------------

// Purpose: Create an inner parcel offset inward from all boundaries by 1 m

// and mark it for export to GIS (e.g., as shapefile or GDB).

// ------------------------------------------------------



// -----------------

// Attributes

// -----------------

attr offsetDist = 1.0 // inward offset distance in meters

attr subparcel = 0 // attribute flag: 1 = inner parcel

attr parcelType = "outer" // attribute tag: outer/inner



// -----------------

// Start Rule

// -----------------

@StartRule

Lot -->

// Assign attributes to the outer parcel

set(subparcel, 0)

set(parcelType, "outer")

// Offset inward by offsetDist to create a new shape

offset(-offsetDist) InnerBoundary



// -----------------

// Inner boundary component handling

// -----------------

InnerBoundary -->

// Split geometry into inside and border parts

comp(f) {

inside : InnerParcel

| border : OuterParcel

}



// -----------------

// Inner parcel definition

// -----------------

InnerParcel -->

set(subparcel, 1)

set(parcelType, "inner")

color("#ffcc99")

// Keep as polygon shape for GIS export (no extrusion)



// -----------------

// Outer parcel definition (optional visualization only)

// -----------------

OuterParcel -->

set(parcelType, "outer")

color("#99ccff")

回复：

感谢分享你的代码片段——你积极参与 CityEngine 的实践学习真是太棒了。我理解将内部地块边界导出为 GIS 图层的挑战。下面我将为你介绍一个简单的解决方案。

将模型导出到 FileGDB 时，无法仅选择模型的特定面。因此，CGA 代码中所有您不想导出的面几何图形都必须设置为NIL。NIL操作
– ArcGIS CityEngine 资源 | 文档

// -----------------
// Outer parcel definition (optional visualization only)
// -----------------

OuterParcel --> NIL
// set(parcelType, "outer")
// color("#99ccff")

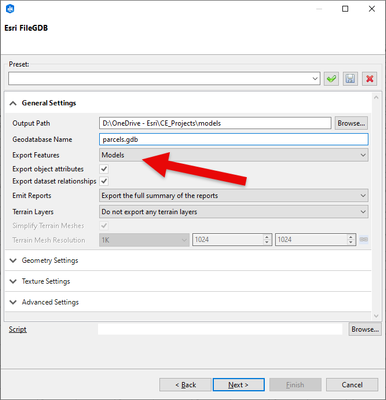

然后将模型导出到 FileGDB ，并确保仅导出模型：
导出 FileGDB（Esri 文件地理数据库）—ArcGIS CityEngine 资源 | 文档

// -----------------
// Outer parcel definition (optional visualization only)
// -----------------

OuterParcel --> NIL
// set(parcelType, "outer")
// color("#99ccff")

然后将模型导出到 FileGDB ，并确保仅导出模型：
导出 FileGDB（Esri 文件地理数据库）—ArcGIS CityEngine 资源 | 文档
