要访问Arcgis CityEngine的教程项目，请打开CityEngine，然后单击 “帮助” >在主菜单中下载教程和示例。选择教程或示例后，该项目将自动下载并添加到您的 CityEngine Workspace中。
通常，当您开始使用CityEngine场景时，您会首先创建地形 。可以从简单的图像文件或数字高程模型（DEM）中创建地形，例如支持地理标准信息的Geotiff文件。
在本教程中，您将了解创建和对齐地形；不断发展的街道，清理街道，以及动态城市布局的基本面。

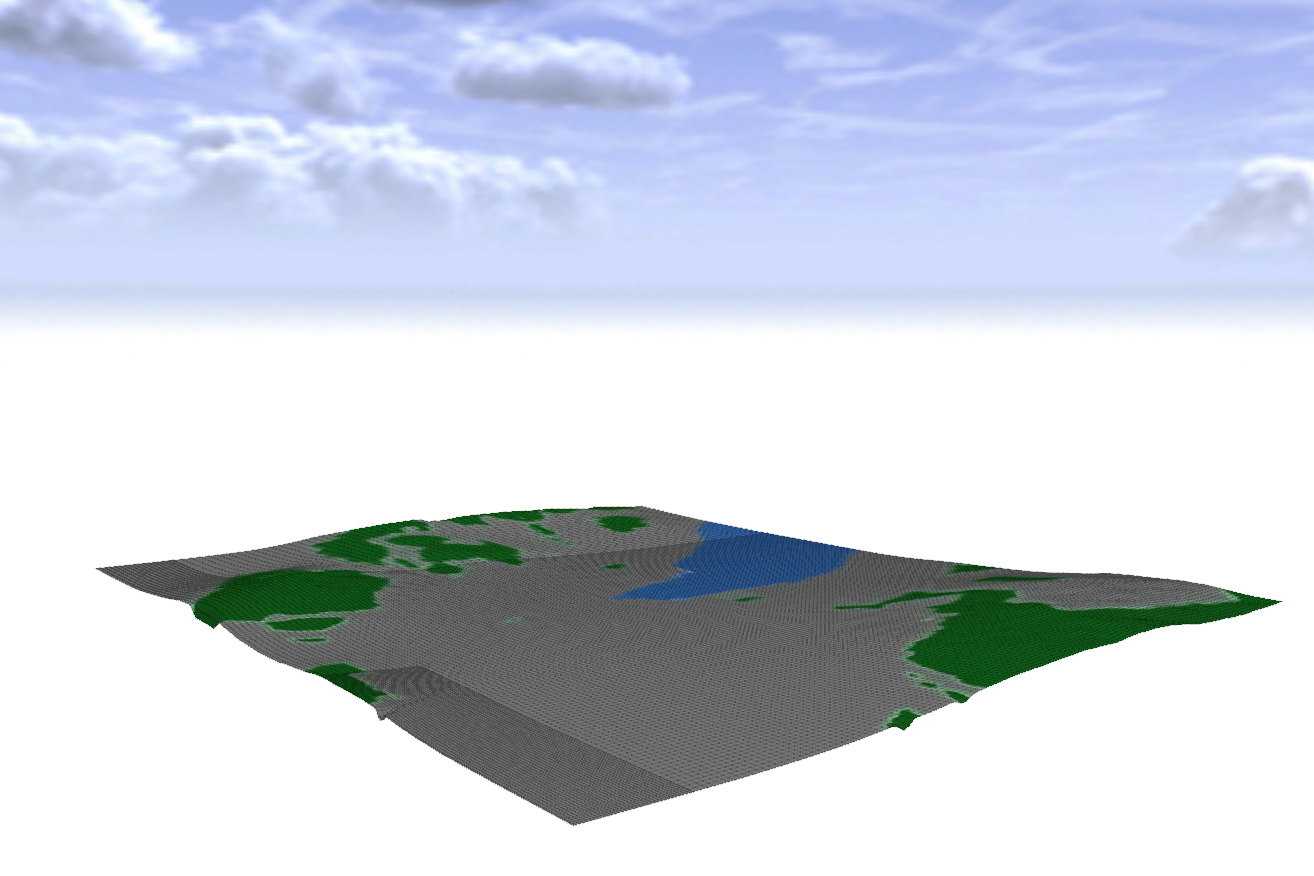

创建一个地形
要创建地形，请执行以下操作：
- 在导航器窗口中展开tutorial_02_terrain_and_dynamic_city_city_layout_layout教程文件夹。
- 在场景文件夹中打开part_1_start.cej场景。
- 打开地图文件夹，然后将“高程”图像拖动到视口窗口中以打开导入对话框。

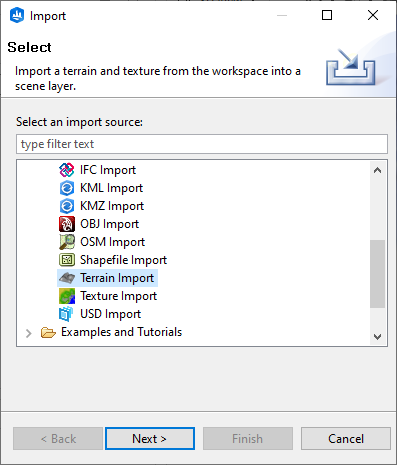

- 选择地形导入，然后单击下一步。
- 在纹理文件下，单击“浏览”以在地图文件夹中 选择topo.png纹理文件。
- 单击 打开。
- 将频道属性设置为亮度。
- 将最大高度值设置为150。

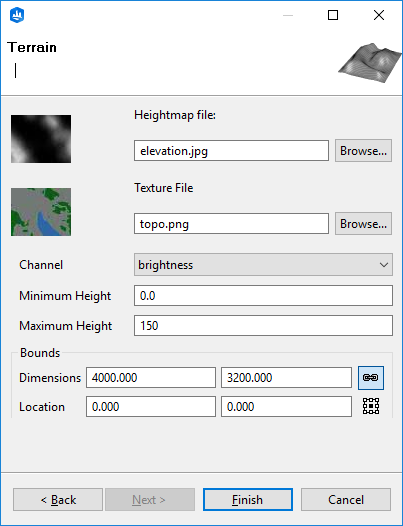

- 在界限下，编辑尺寸和位置值以看起来像以下图像：
笔记：
如果您在没有地理信息信息的情况下加载图像，则将其像素分辨率设置为地形尺寸。
- 选择 “保持比率” 按钮
，并确保将对齐按钮
设置为中心。 - 点击 完成。

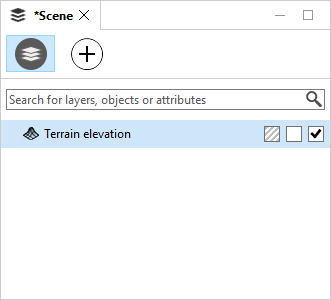

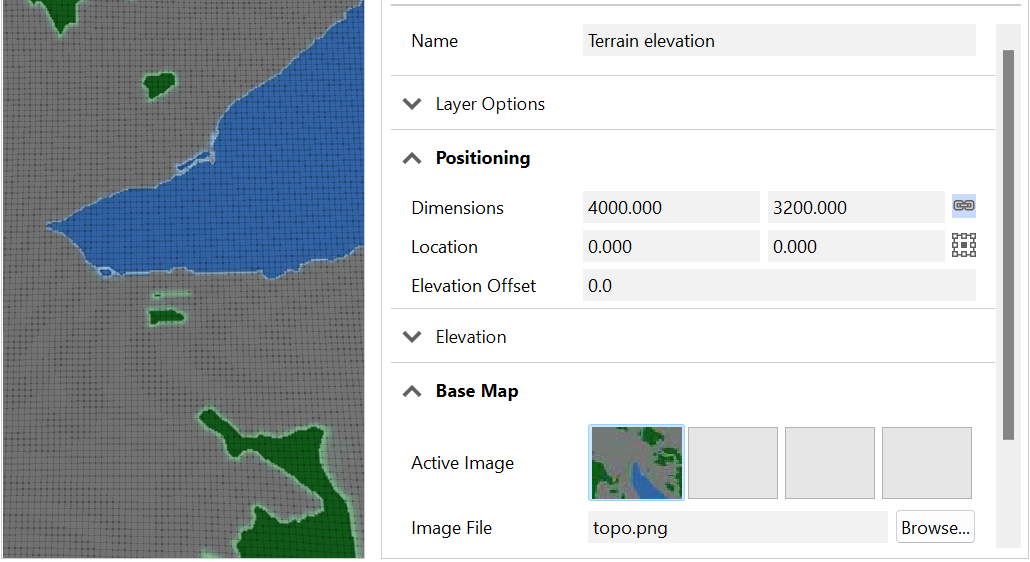

- 单击场景编辑器窗口中的图层以探索“检查器”窗口中的属性。
笔记：
目前，CityEngine仅支持基于图像的地形（灰度高度图）；它不支持3D网格。如果您只有3D网格或任何其他数据类型，则需要将其转换为高度图。
种植街道
在教程1：基本技能中，您学会了如何在不存在的情况下在平坦的网格上种植街道。现在，您将使用 种植的街道工具和算法直接使街道适应实际的地形高程。
用高度图种植街道
要使用高度图种植街道，请执行以下操作
- 单击part_2_start.cej 文件以打开场景。

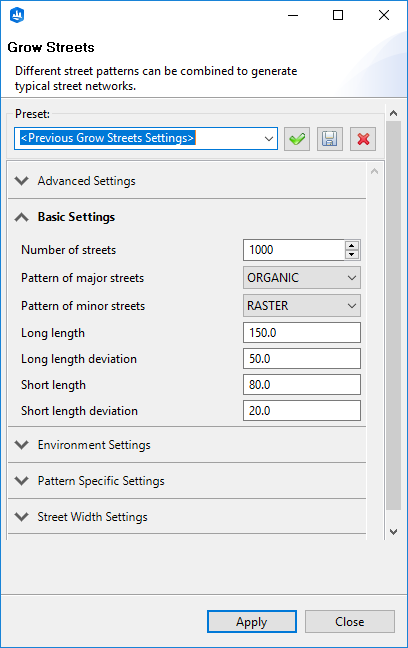

- 单击 图形>种植街道… 在主菜单中打开“ 成长街 对话框”。
- 扩展 环境设置部分。

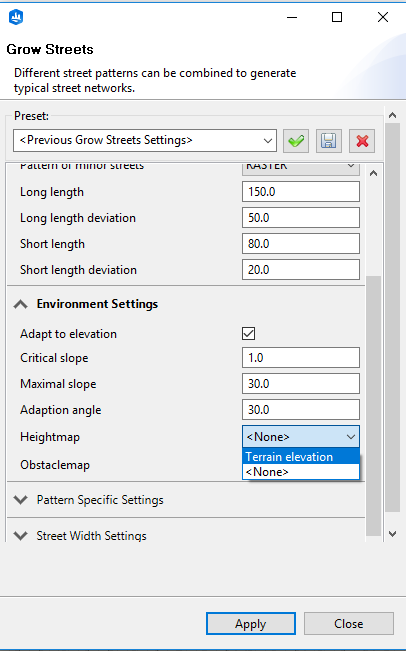

- 在高度图旁边，单击下拉菜单，然后选择地形高程。
- 点击应用。
街网层被添加到场景编辑窗口中。

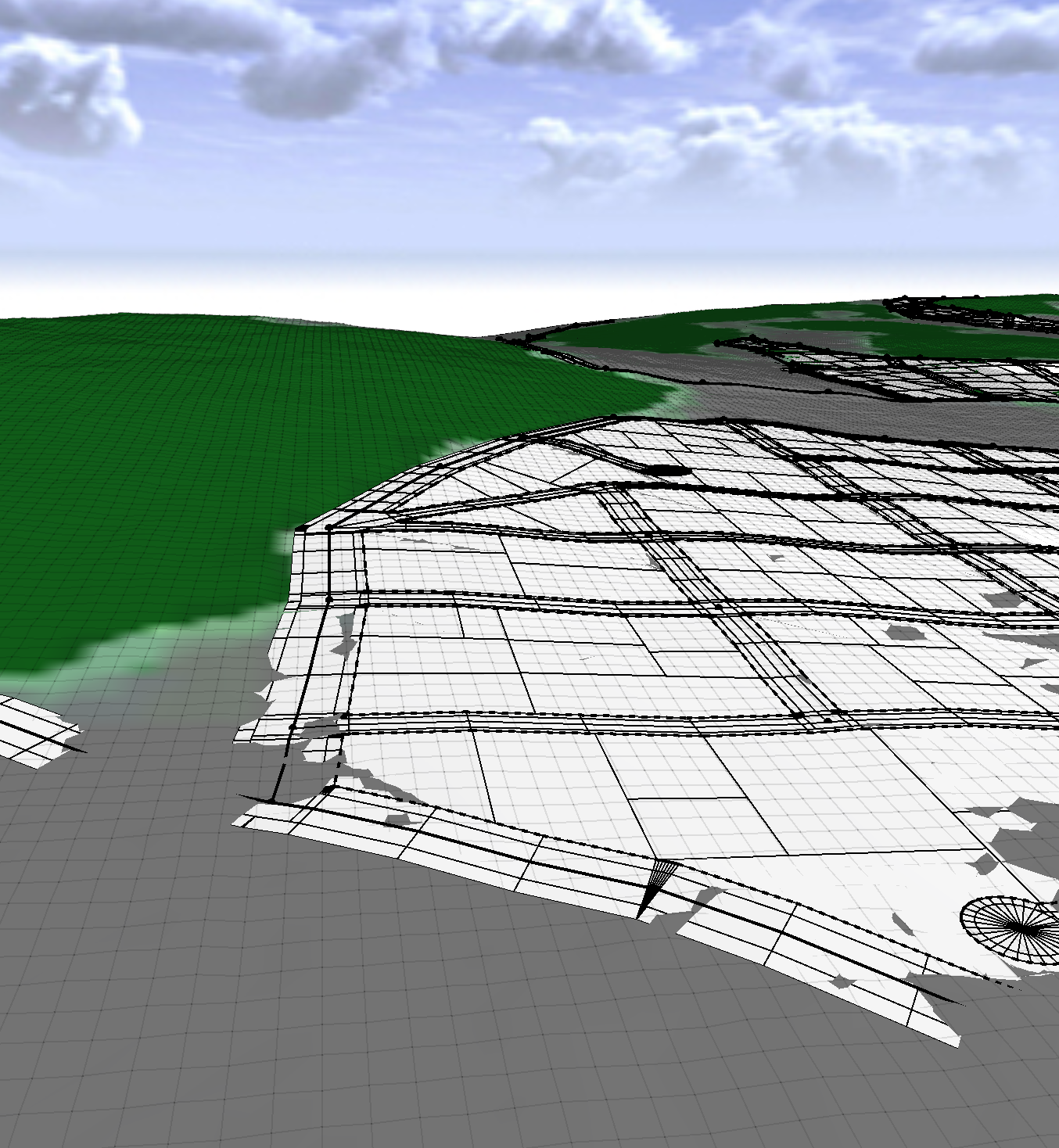

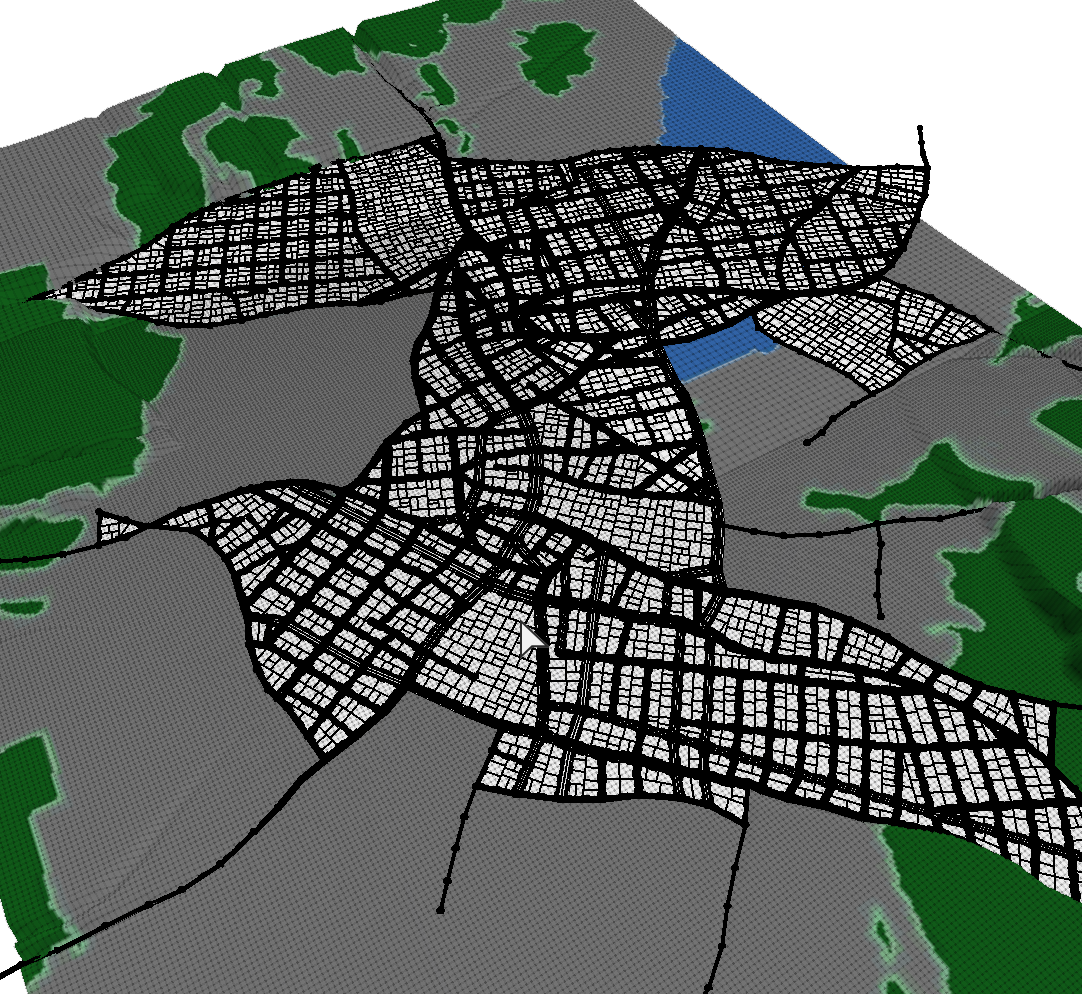

街道自动与地形保持一致。
- 单击关闭以查看视口窗口中的街道。
用障碍地图种植街道
您可能已经注意到， 种植街 工具随机生长街道。这包括您可能不想要街道的区域。您可以创建一个障碍物地图，以使您可以将这些区域保持空，并最大程度地减少手动清理过程。障碍图是黑白图像，亮度在其中定义了街道可以增长的区域。

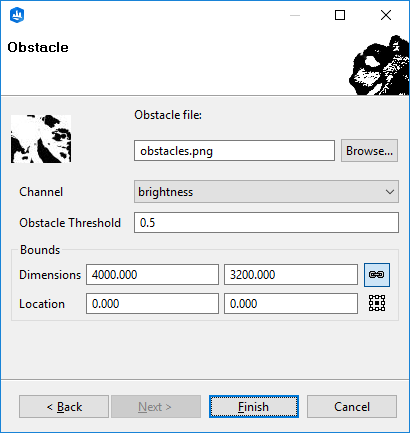

要添加障碍图，请执行以下操作：

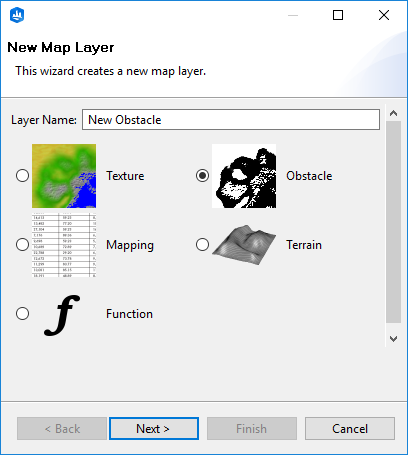

- 右键单击 “场景编辑器” 窗口，然后选择 新的映射层 以打开新的地图层对话框。
- 单击障碍物。
- 单击下一步。
- 单击“浏览” ，然后在地图文件夹中选择“障碍物”文件。
- 保持 通道属性设置为亮度。
- 将障碍阈值设置 为0.5。
障碍阈值定义 了区分障碍物和非凸进的图像亮度。
- 在界限下，将价值设置为您的地形范围。
- 点击完成。
新的障碍图层是在场景编辑器窗口中创建的。
- 在“检查器”窗口中展开 图层属性部分：
attr obstacle = brightness < 0.5代码确定属性映射，在这种情况下为布尔值（true/false）。

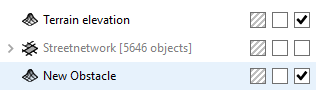

- 要在种植街道时应用障碍图，请首先关闭场景编辑窗口中新障碍层的可见性框。
- 单击“视口窗口”中，以取消选择“场景编辑器”窗口中的新障碍层。

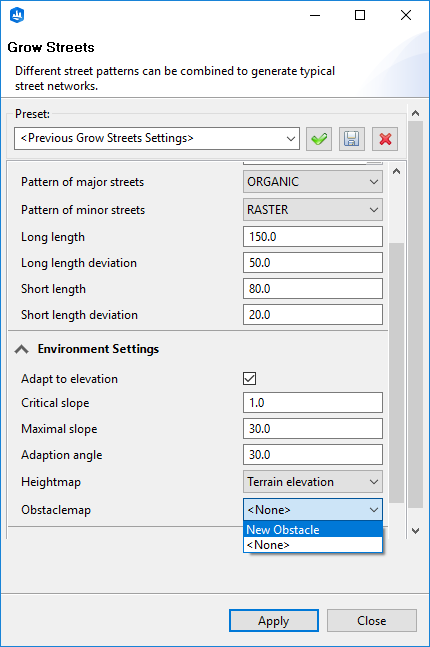

- 单击 图形>种植街道… 再次在主菜单中。
- 扩展环境设置部分。
- 在InstacleMap旁边 ，单击下拉菜单，然后选择新的障碍物来分配障碍物地图。
- 点击应用。

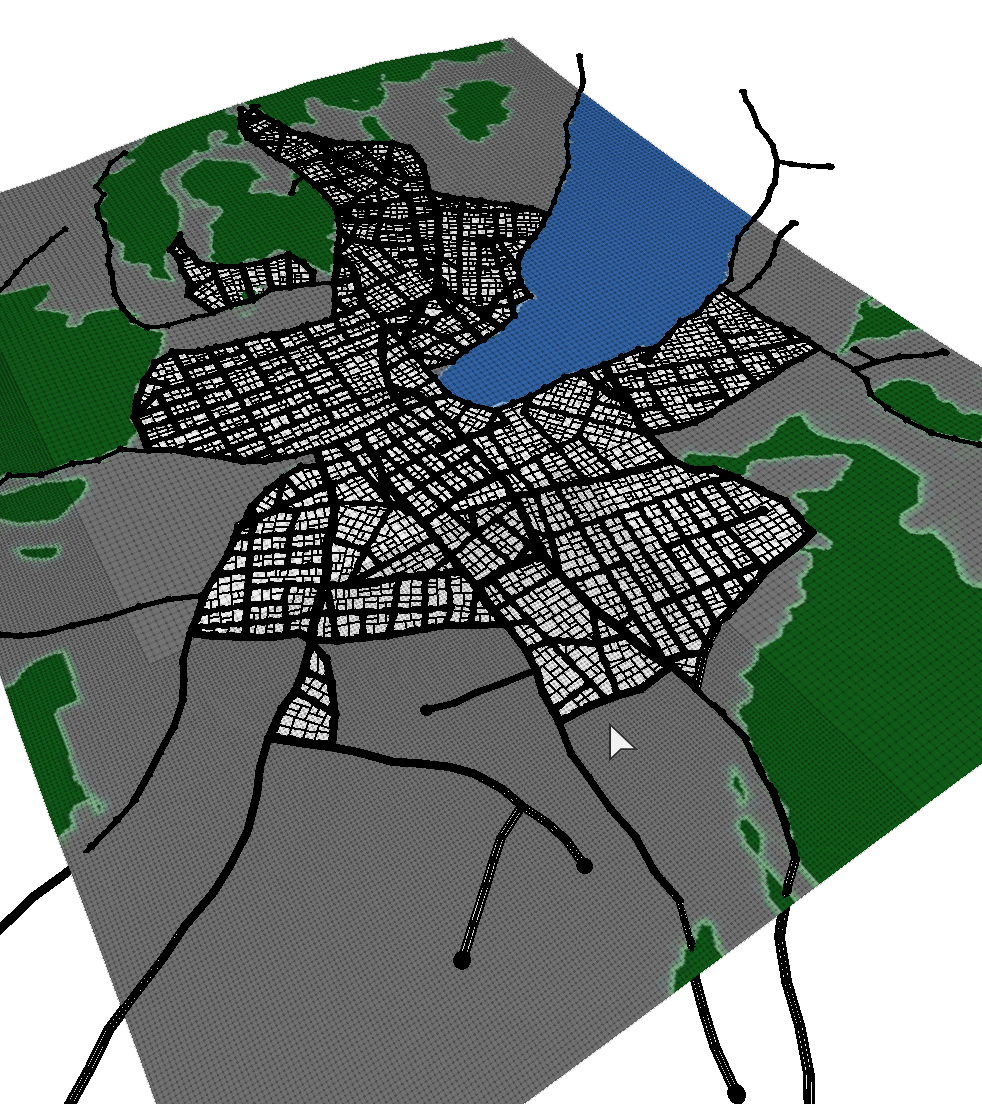

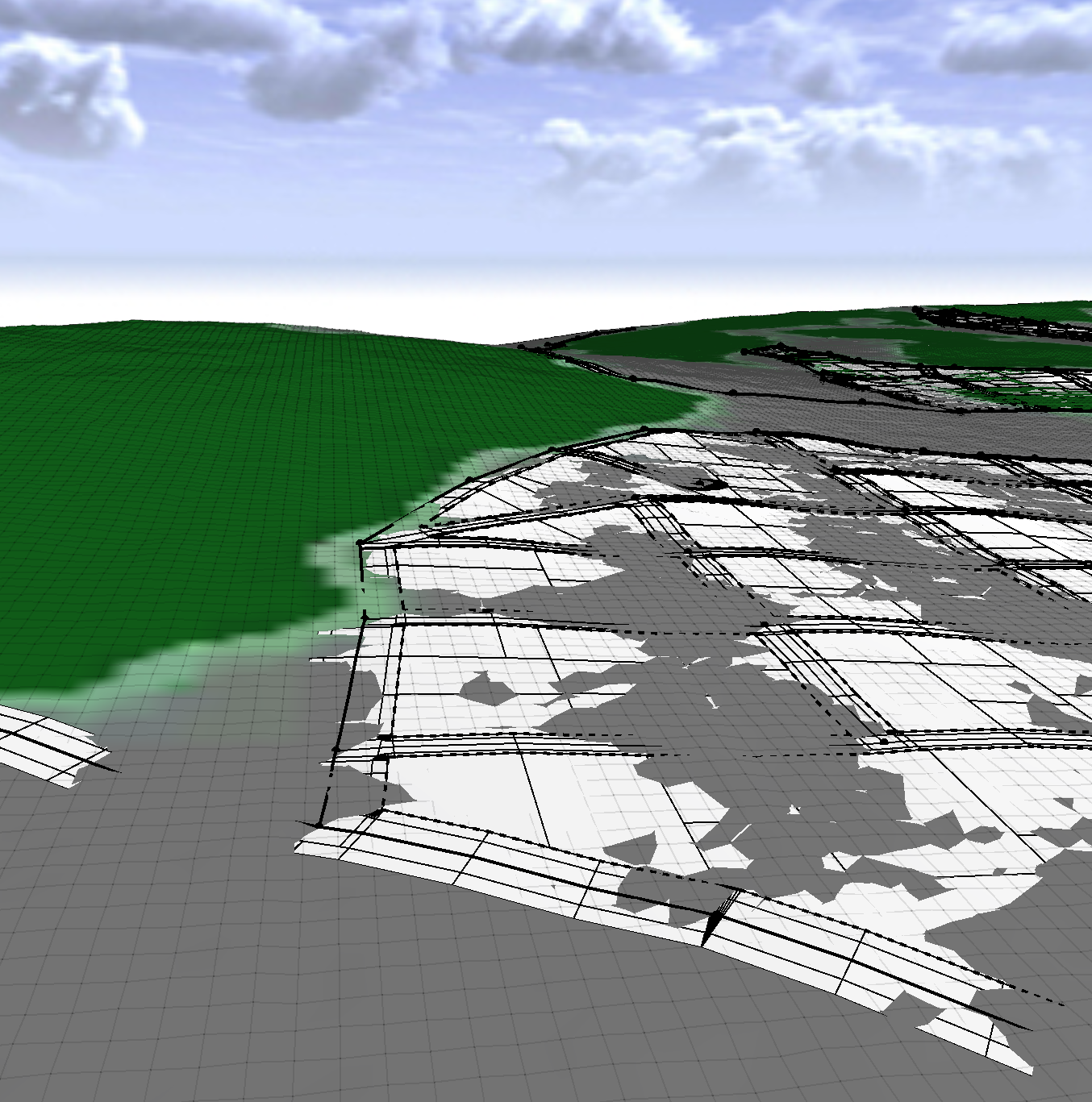

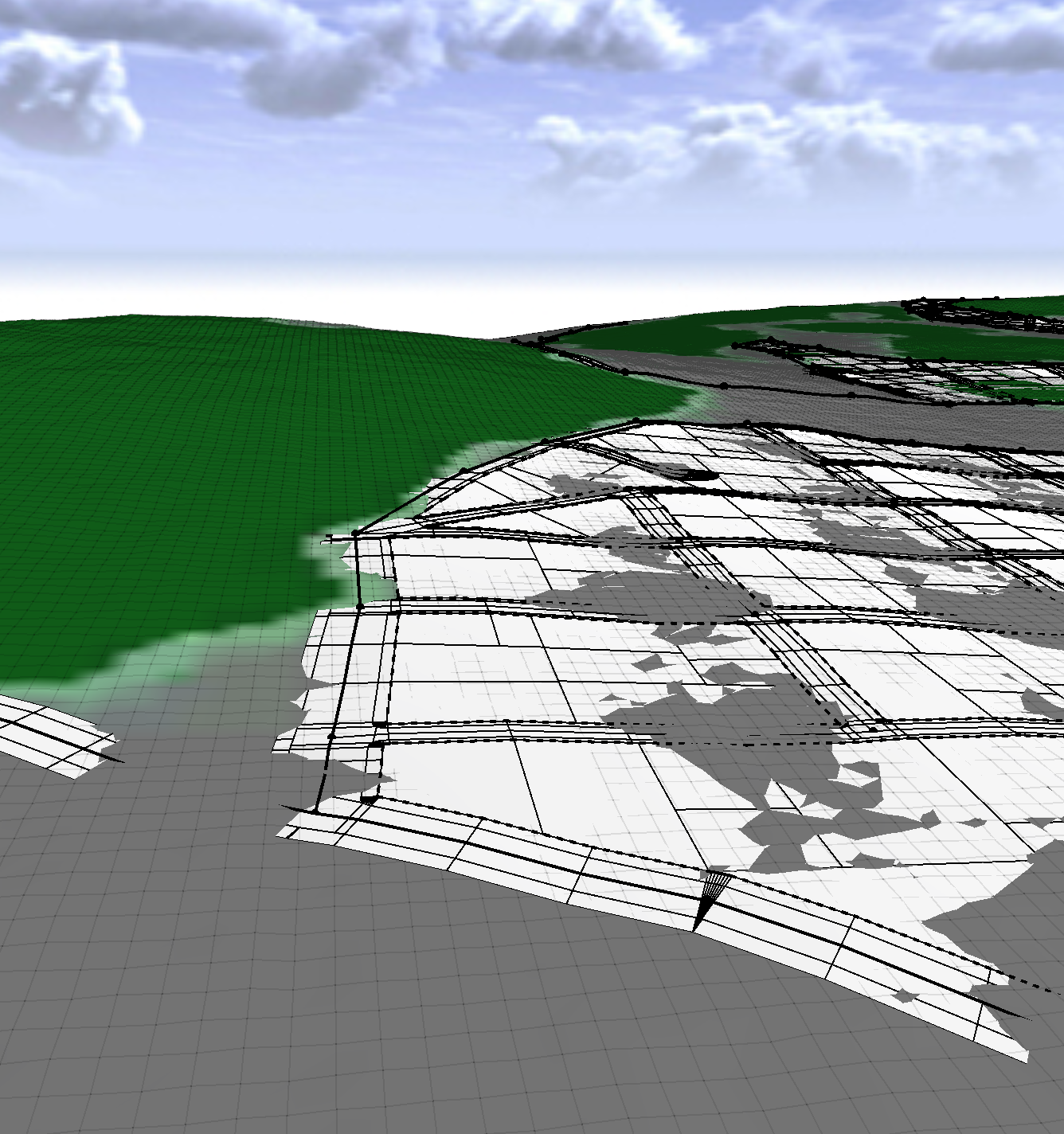

成长的街道工具在障碍地图的白色区域中创建街道，而在黑色区域则没有。
您的场景应该看起来像 part_2_end.cej场景。
笔记：
种植街工具还允许您使用参数自动创建街道图案。有关更多信息，请参见街道图案示例。
清理街道

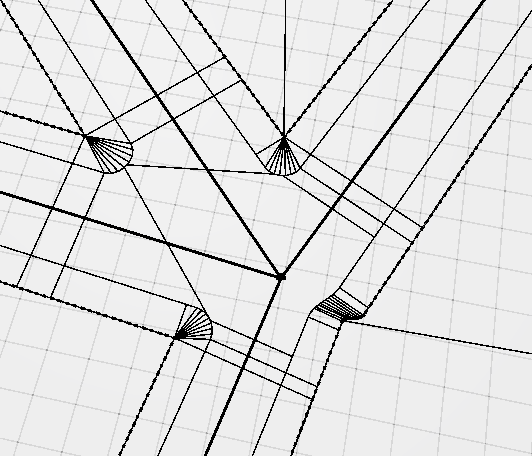

有时，街道网络有相互矛盾的图段，需要清理。当无法创建适当的形状时，这些错误将以红色突出显示。使用清理图工具
清理街道网络问题。
- 打开 part_3_start.cej场景。

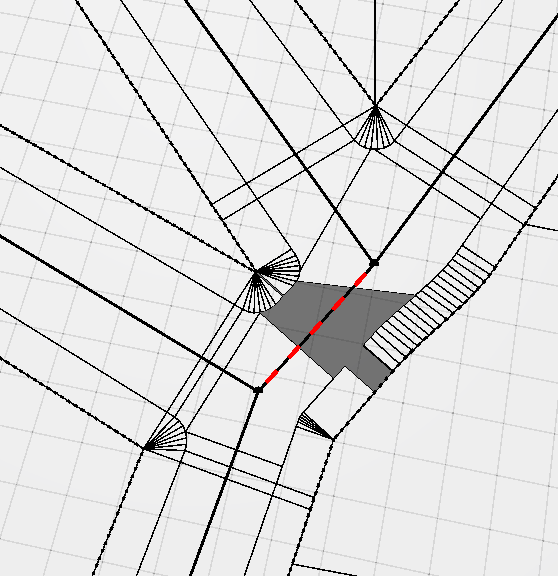

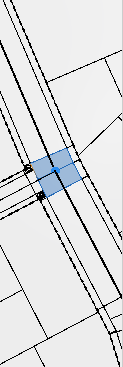

- 缩放到以红色标记的矛盾图段。
- 使用SELECT工具选择冲突段周围的区域

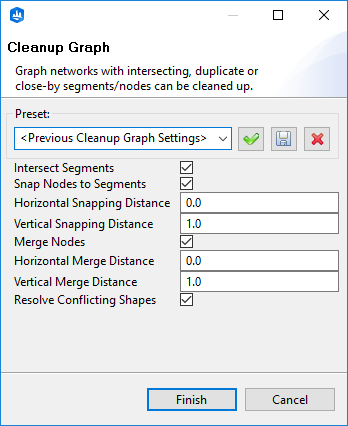

。 - 单击 工具栏上的“清理图”工具（C ）或选择图形>清理图…在主菜单中以打开“清理图”对话框。
- 保留默认设置。
有关更多信息，请参见清理街道。
- 点击完成。
将您的场景与part_3_end.cej场景进行比较。
对齐地形
创建的街道通常遵循地形或建筑物的位置。通常，在场景中创建的对象不正确地与地形保持一致，例如导入2D GIS数据时。
下表列出了可以使街道和形状与地形相结合的工具：
| 对齐图与地形 |
将街头的细分市场投射到地形。 |
| 将形状与地形保持一致 |
项目静态形状到地形*。 |
| 对齐地形与形状 |
将地形与静态和/或动态形状保持一致。 |
笔记：
*手动绘制或导入的形状称为静态形状。关于一致性，动态的城市布局工具会创建动态形状，而动态形状无法与对齐工具保持一致。由于动态形状是作为（动态）块的孩子创建的（对于街道是正确的），因此块细分参数包含对齐对齐的特定参数。有关更多信息，请参见块参数。

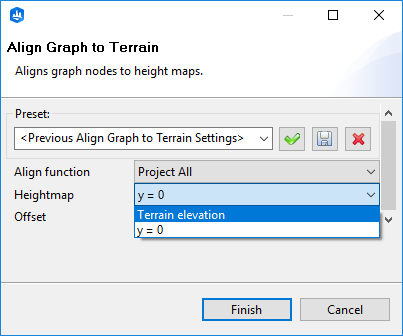

将图与地形对齐
首先，您将图形与地形对齐。
- 打开part_4_start.cej场景。
- 在场景中选择一些形状。
- 单击 “对齐图”到工具栏上的地形 工具 ，或在主菜单中选择图形>对地形的图形>对齐图。
- 在高度图旁边，单击下拉菜单，然后选择地形高程。
有关更多信息，请参见Align街道到地形。
- 将偏移值设置为0.2。
- 点击 完成。
笔记：
更改不是很明显。为了提高效果，请更改最大高度值。

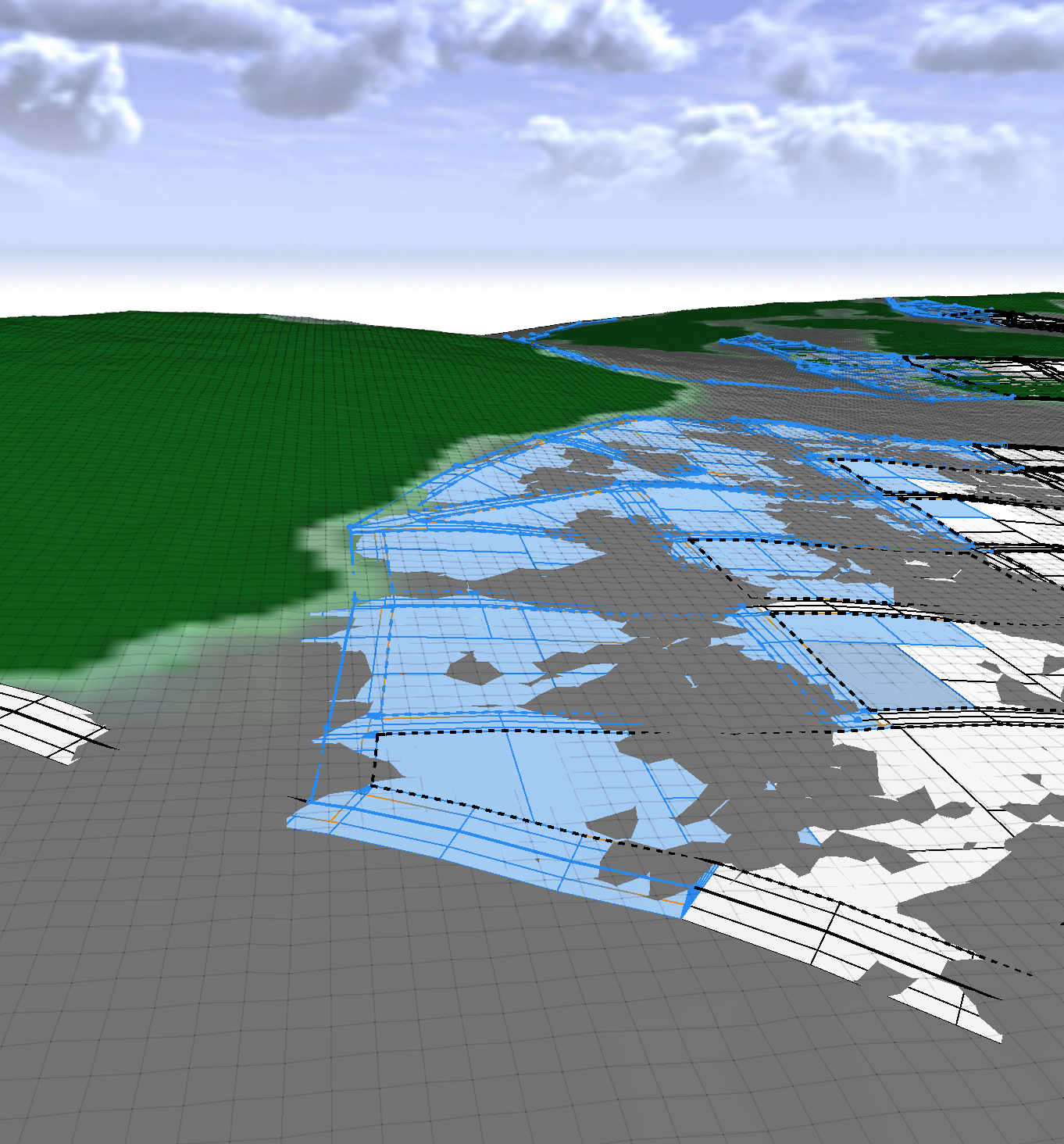

对齐地形与形状
接下来，您将使地形与场景中的动态形状保持一致。
- 再次在场景中选择一些形状。
- 单击 对齐的地形以形成

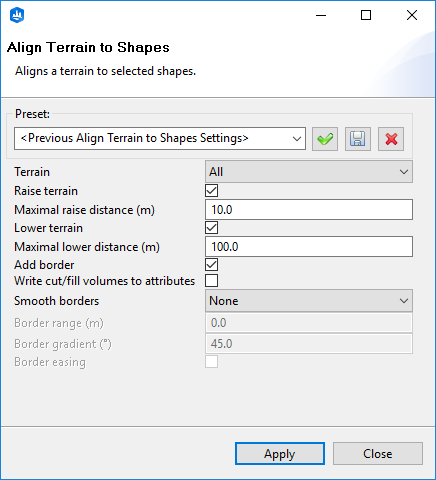

工具栏上的工具，或选择地形>对齐地形到形状…在主菜单中，以打开对齐地形到形状对话框。
有关更多信息，请参见对齐地形至形状。 - 保留默认设置，然后单击“应用”。
笔记：
由于您的街道已经与地形保持一致，因此有很小的变化。
- 单击关闭。
- 单击场景编辑器窗口中的地形高程层。

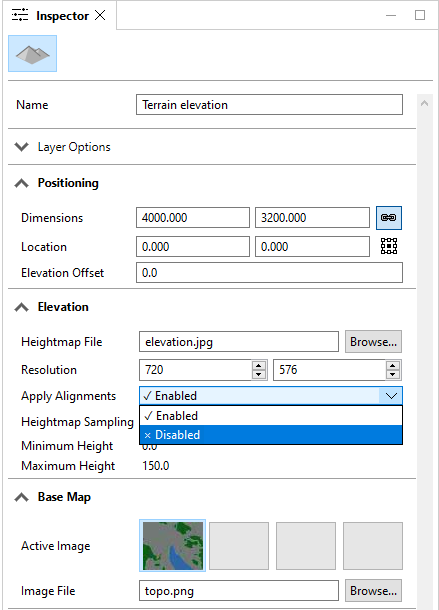

- 在检查员窗口的“高程部分”下 ， 与下拉菜单进行交替禁用并启用应用对齐设置。
地形在未对准和对齐状态之间来回切换。这意味着对齐数据或 高程数据属性被存储为文件。
- 展开图层属性部分，以查看“高程”属性如何有助于定义 高程属性。
attr elevation = map_01(brightness, minHeight, maxHeight) + elevationDelta + elevationOffset - 保存您的场景。
- 单击文件>刷新工作空间以刷新教程项目工作区。

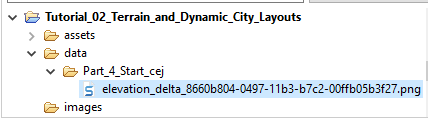

数据文件夹现在包含part_4_start.cej文件夹中的高程增量文件。
确保您第一次对齐地形后保存场景。

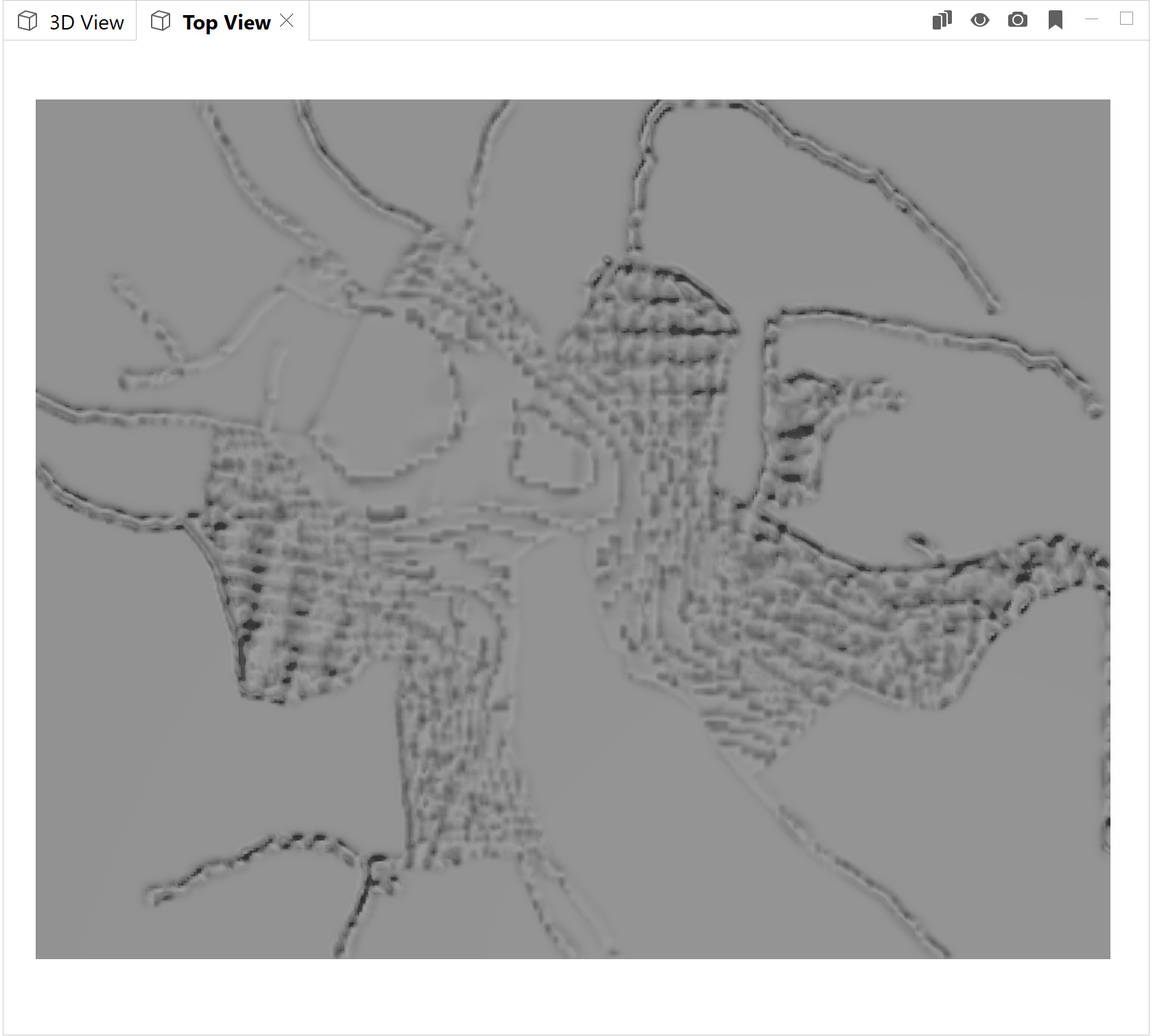

- 要从顶视图查看高程文件，请单击主菜单中的窗口>新视口>顶部视图来创建一个新的视口。
- 将hevation_delta 文件拖到顶部视图视频。
动态的城市布局
动态城市布局是一组工具和功能，可让您快速创建城市布局。结果是一系列形状，可以与CGA规则一起创建3D模型。主要要素是街道和街区。如果街道中心线物理封闭了一个区域（并且网络连接干净连接），则会创建块。用虚线表示块，您可以选择。
街道细分市场和街区都有各个参数，这些参数驱动了孩子的创建，即动态形状。
对象类型
当您探索已经种植的街道时，您会发现有三种可选的对象类型的参数驱动并影响形状创建：段，节点，块。
|

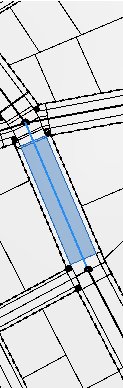

段参数 |
  |
|

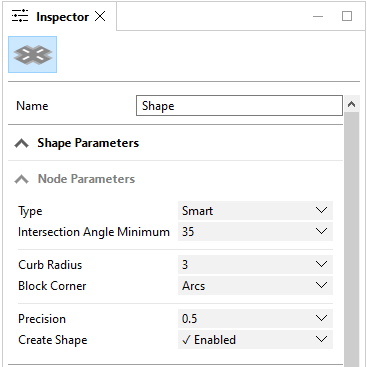

节点参数 |
  |
|

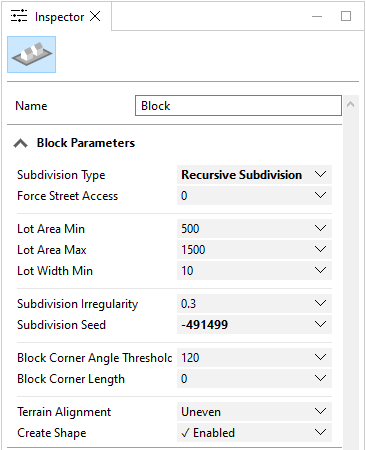

块参数 |
  |
创建形状参数 对于所有三种对象类型都是共同的，可以启用或禁用形状几何创建。例如，您可能需要为街道创建形状，而不是街区中的细分。

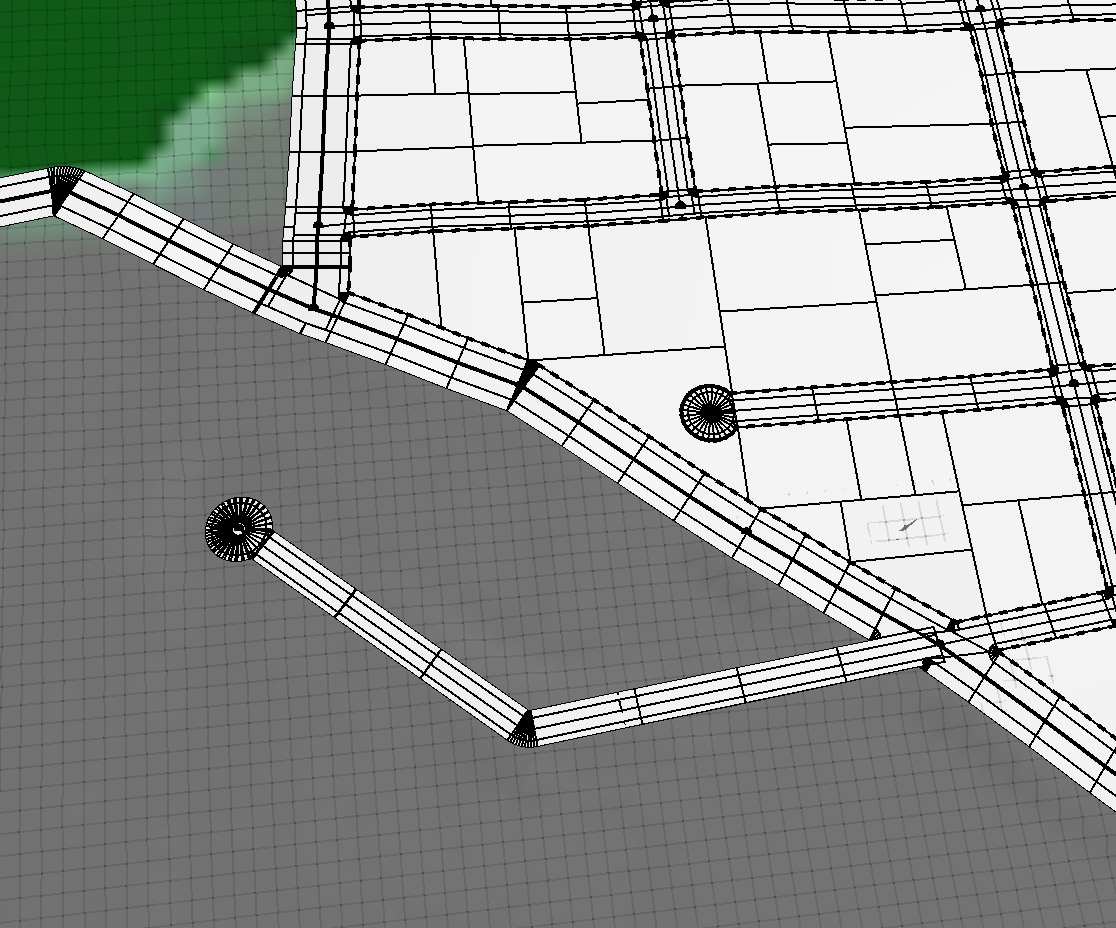

可以随意使用不同物体类型的参数，例如调整街道和人行道的宽度；创建一些回旋处并编辑其半径；或创建一些CUL-DE-SAC。
块细分类型

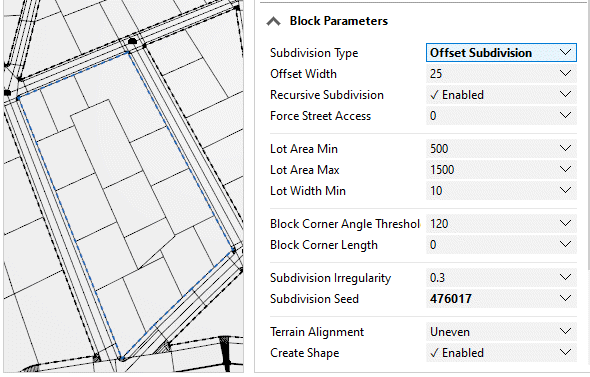

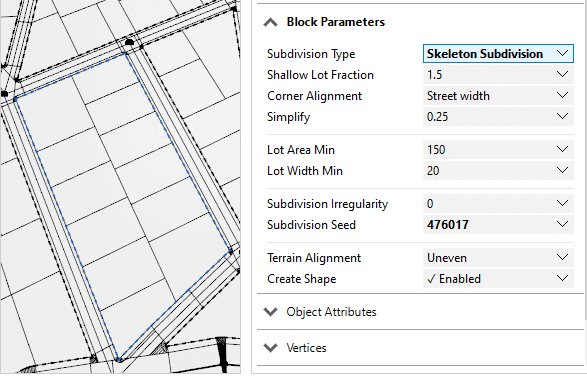

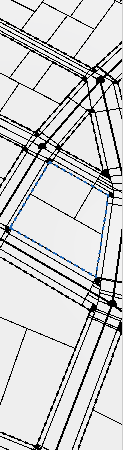

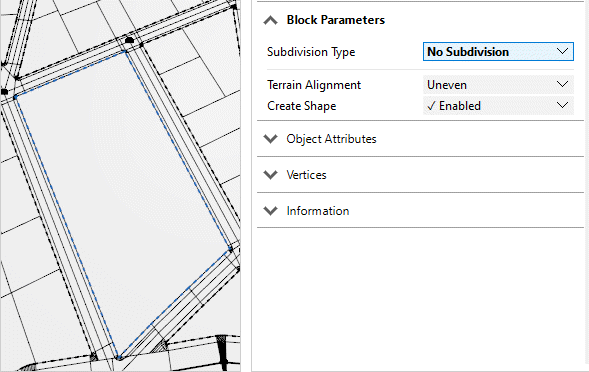

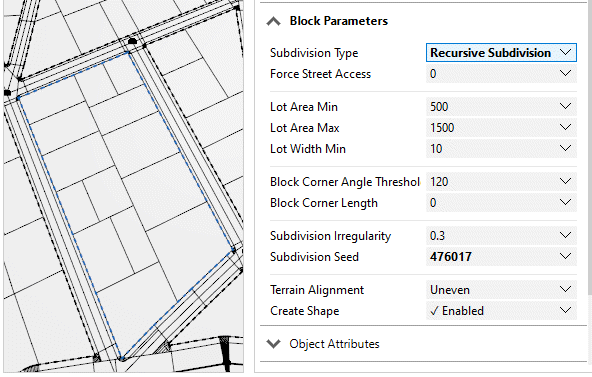

接下来，您将使用块细分。在场景中选择一个块，然后更改细分类型参数。每个细分算法都有其自己的参数，并创建一个特定的模式。
|
递归细分 |
 |
|
骨架细分 |
 |
|
偏移细分 |
 |
|
没有细分 |
 |
现在，您对动态形状创建过程有了更好的了解。在下一个部分中，您将探索街道绘画，编辑街道和曲线，并产生街道模型。
与街道一起工作
在前面的部分中，您使用了动态的城市布局工具来创建街道网络，练习清理街道，并与Terrain Allains合作。现在，您将学习一些与街道一起工作的常见工作流程。
手动画街道

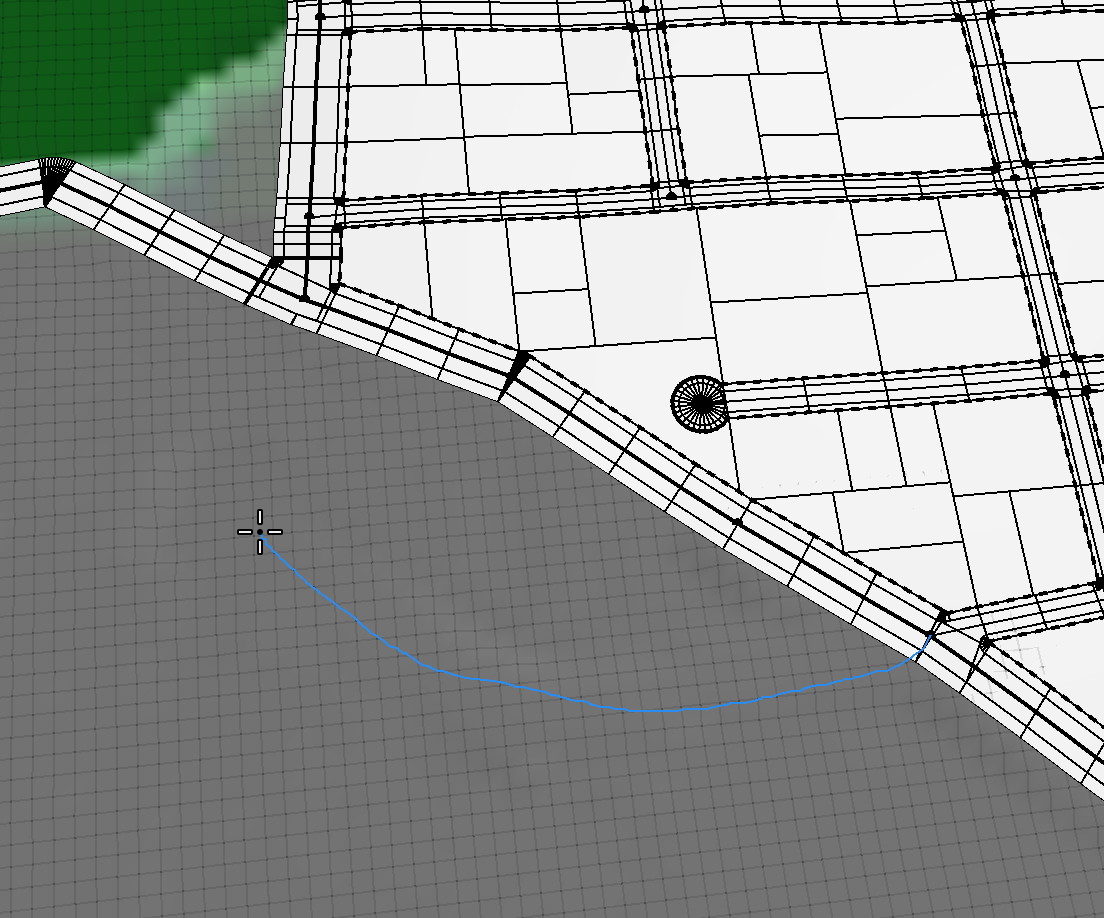

首先，您将使用多边形街道创建和徒手街道创建工具探索绘画街道。
。有关更多信息， 请参见

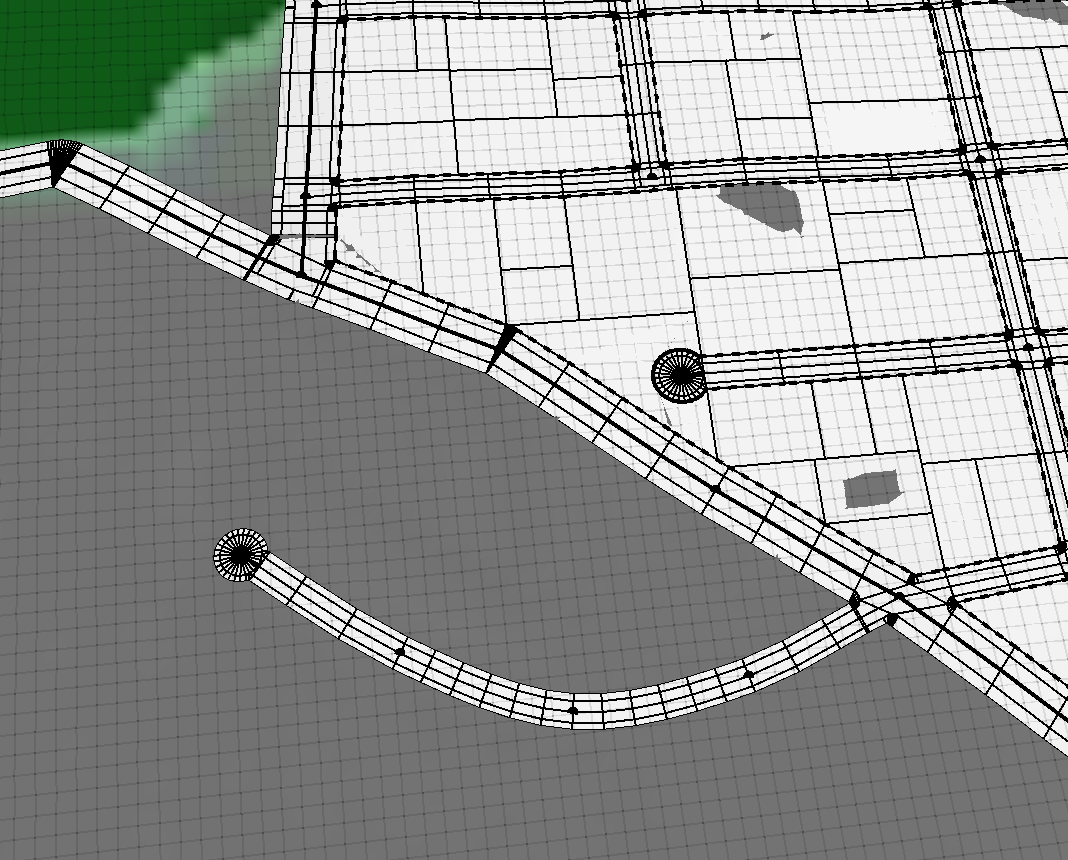

弯曲段
接下来，您将练习将街头细分市场从直线变为弯曲，反之亦然。
- 选择一些街道。

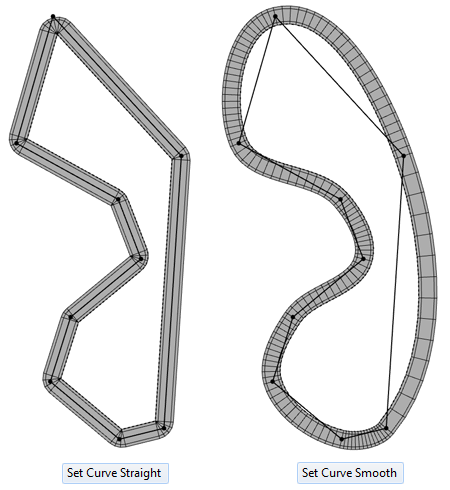

- 播放图形>设置曲线直接，图形> “设置曲线”在主菜单中平滑工具。
笔记：
请记住，弯曲的街道会产生许多多边形，因此建议您将它们保持至少。

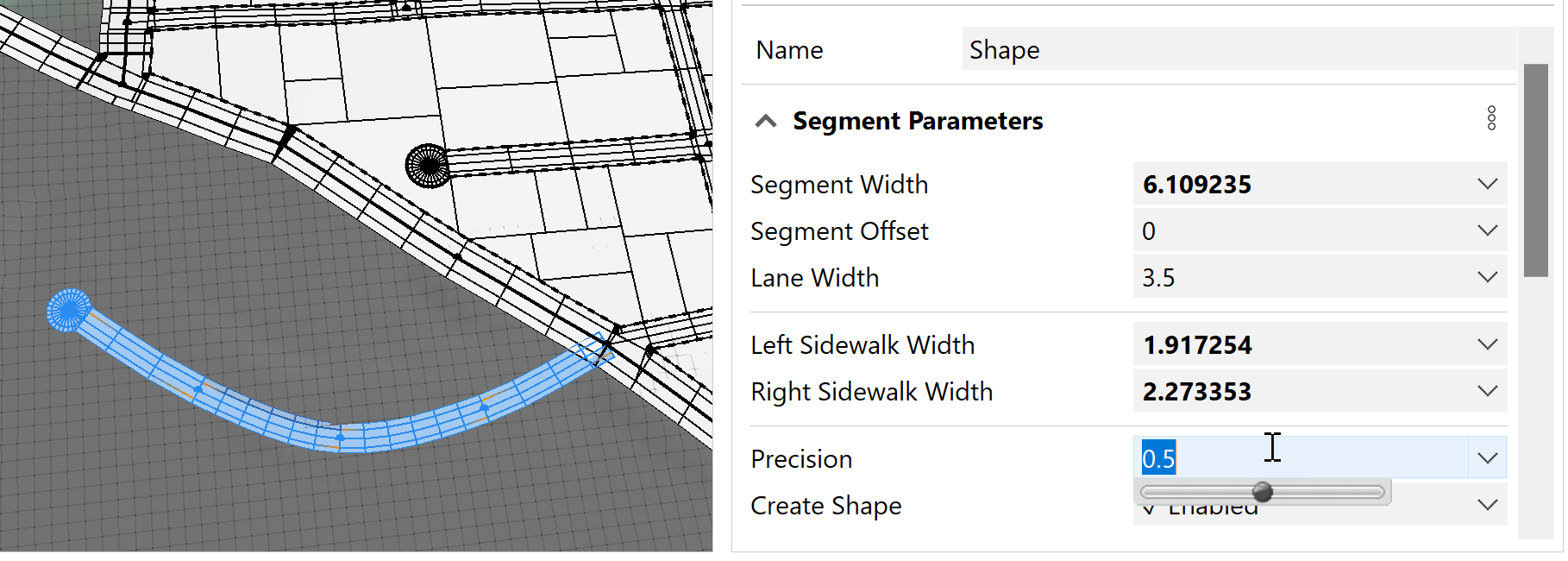

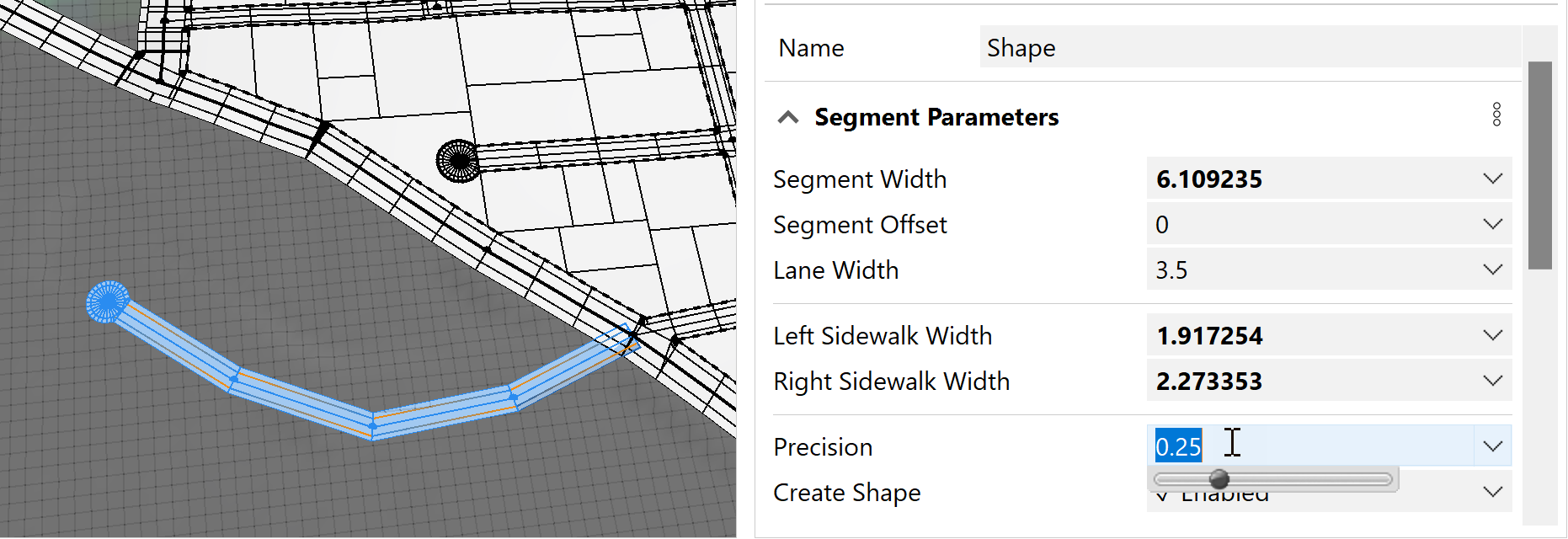

- 编辑您创建的弯曲街道的细分市场数量的精度。

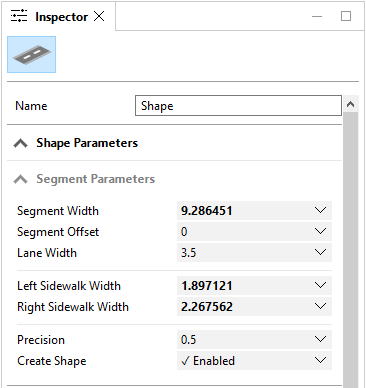

- 选择街道，然后单击“检查员”窗口中的精度参数。
精度参数值已设置为。5
- 将值更改为.25。
- 选择街道，然后单击“检查员”窗口中的精度参数。
编辑街道

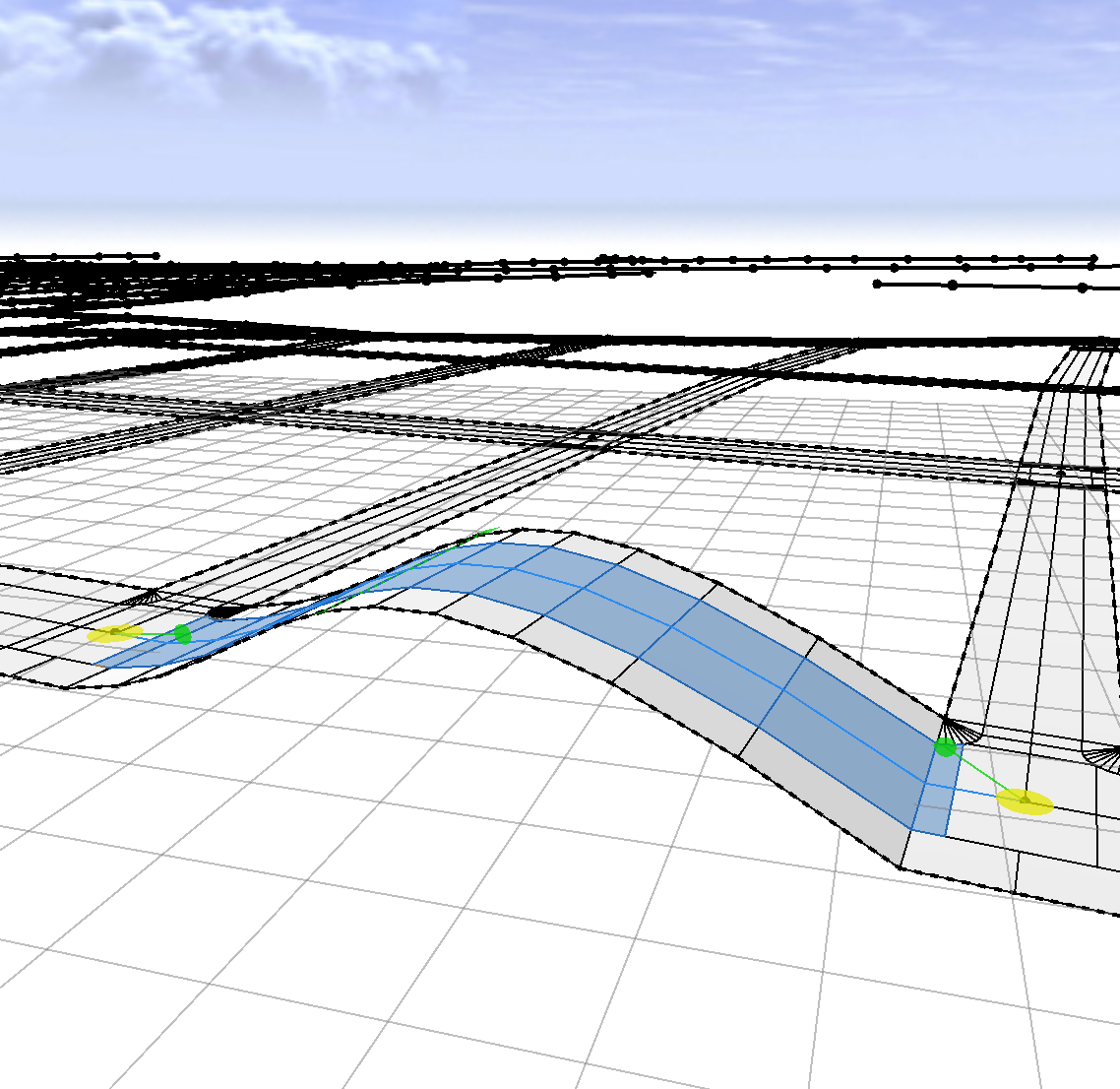

继续，您将使用编辑街道/曲线工具编辑街道和曲线
。
- 单击 工具栏上的编辑街道/曲线 工具（C ）。
有关更多信息，请参见编辑街和曲线。
- 使用手柄，编辑街道和人行道的宽度。
- 编辑切线手柄。
根据视角，要编辑的水平或垂直切线手柄显示。
生成街道模型
最后，您将通过使用Simple Street Construction.CGA规则生成街道模型来结束。
- 扩展路线网层，然后右键单击网络子层。
- 右键单击选择对象。
这仅选择街道而不是街区。
- 将街道构造简单拖到选定的形状上。

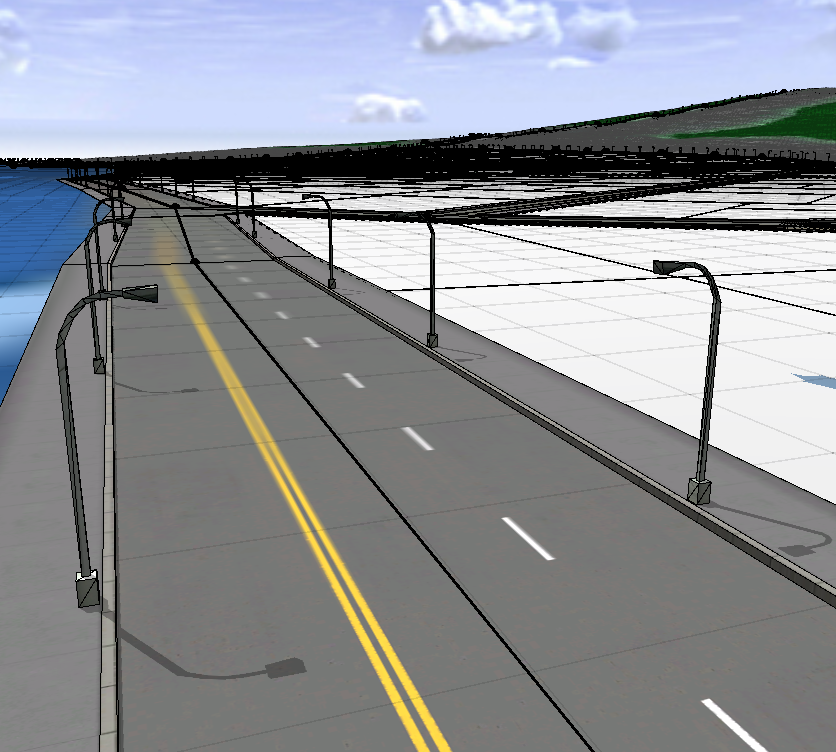

街道模型和3D对象是由规则生成的。
笔记：
您可以编辑街道，包括长度，宽度和曲线，并随时进行再生模型。

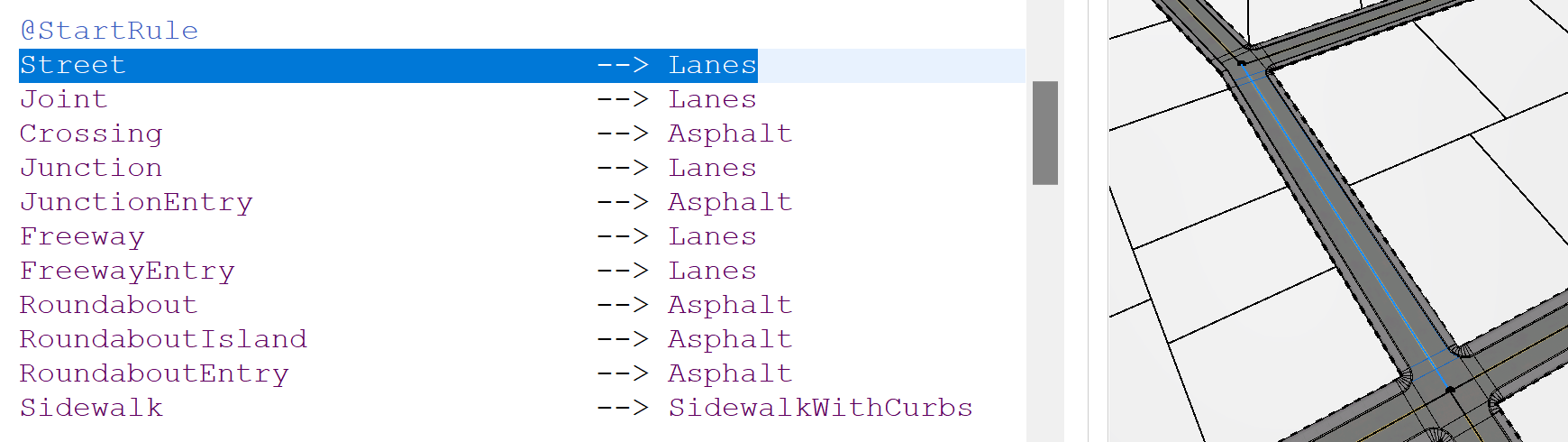

- 选择街道形状，然后单击“检查员”窗口中的“起始规则”链接。
这使您可以在CGA编辑器中探索规则。

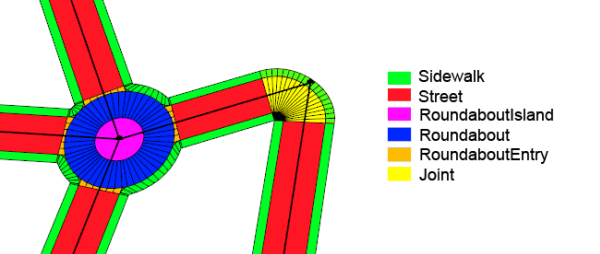

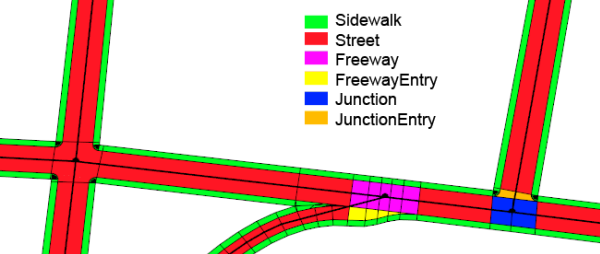

下图显示了按彩色的恒星和相应的街道形状。
笔记：
您可以通过将color_street -shapes.cga规则应用于街道来探索更多颜色形状。
打开part_5_end.cej场景以查看完成的场景。
要了解进口街道，请参见教程4：进口街道。
在本教程中，您了解了以下内容：
- 如何进口地形，自动种植街道，清理街道并对齐地形。
- 动态的城市布局如何创建形状，例如街区和街道，这些形状已准备好与CGA规则一起使用。
- 如何绘制街道，编辑它们并产生街道模型。
要继续使用CityEngine学习，请参阅完整的CityEngine教程目录。
